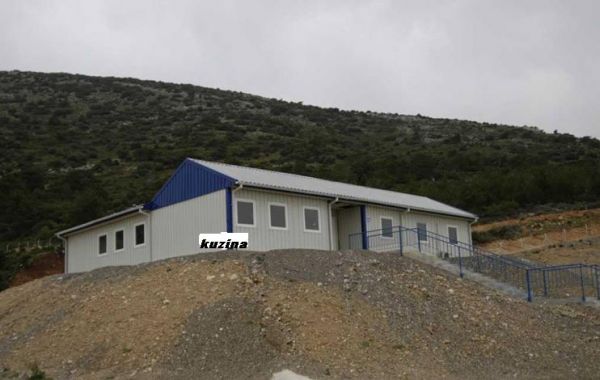

Ekonomik Tip Sac Panel Prefabrik Bina Fotoğrafları

Mart 22nd 2010 | Yazan: admin

Standartlar: TSE, DIN ve TS EN ISO 9001:2000 standartları uygulanmaktadır.
d13
Ölçüler: Bina Enleri: İsteğe göre 5.16m - 6.43m - 7.69m - 8.96m - 10.22m - 11.49m
Bina Boyları: İsteğe göre 1.265m nin katları
Bina İç Yüksekliği: 2.48m

Taşıyıcı Sistem: En Kötü Şartlar :
Kar Yükü: 184kg/m2
Rüzgar Yükü: 130km/saat
1.Derece Deprem Bölgesi (Yükler TS 498)
4.derece iklim Şartları

Kolonlar: Dış Kolonlar: 5mm kalınlığında 50 lik T profili
Kolon kapakları: 2.0mm kalınlığında elektrostatik toz boyalı galvaniz sac.
İç Kolonlar: 1.5mm kalınlığında 55lik çift U’dan oluşan H profil (DKP)

Makaslar: Bina uzunluğu yönünde 1265mm aralıklarla yerleştirilir.
Üst Başlık: 3mm U
Dikme ve Diyagonal: 1.5mm (DKP)
Alt Başlık(Bina enlerine göre): 1.5mm veya 3mm Omega

Duvarlar: Çok soğuk ve çok sıcak hava şartlarına göre projelendirilmiştir.
Dış ve İç Duvar Kalınlığı: 50mm
Duvar Yüksekliği: 2500mm
Duvar Eni: 1250mm
Dış duvar dış yüzeyleri: 0.60 mm elektrostatik tozboyalı düz galvanizli sac ( Rall 9002 )
Dış duvar İç yüzeyleri: 8mm Betopan
Dış duvar İzolasyonları: 42mm Polistren (16kg/m3-0.039W/mk) (DIN 4102-1-B1)
İç duvar Yüzeyleri: 8mm Betopan
İç duvar İzolasyonları: 35mm Polistren (16kg/m3-0.039W/mk) (DIN 4102-1-B1)

Çatı: Binanın iki yanında elektrostatik toz boyalı galvanizli saçak
Kaplama: 0.50mm Trapez Galvanizli Sac (27/200 form)

Tavan: İzolasyon: 3lük camyünü duvar levhası (18kg/m3-0.88m2.h.C/kcal)
Kaplama: 12.5mm beyaz alçıpan asma tavan, ıslak hacimlerde yeşil alçıpan asma tavan

Kapılar:
Dış kapılar: Boyutlar: 900×2000 mm
Kapı kasası: 1.2mm galvanizli sac üzeri elektrostatik toz boyalı RAL9002
Yüzey: Elektrostatik toz boyalı 0.70mm Galvanizli Sac RAL9002
İzolasyon: 50mm Polistren (30kg/m3)
Kilit: Kale 1. kalite Kapı Kolu: İmat 1. kalite yaylı alüminyum beyaz Kaplama
İç kapılar: Boyutlar: 830×1960 mm
Kapı kasası: 1.2mm DKP sac
Kaplama: Amerikan Panel RAL9002
Kilit: Kale 1. kalite Kapı Kolu: İmat 1. kalite yaylı alüminyum beyaz

Pencereler: Büyük Pencereler (Pimapen Marka): 1250×1000mm, ortadan bölmeli, tek açılır.
Küçük Pencereler (Pimapen Marka): 1250×500mm, ortadan bölmeli, tek açılır.

Genel: Taşıma ağırlığı ortalama 80kg/m2′dir. Boşaltma ve montaj işlemleri insan gücü ile yapılmaktadır. Betopan duvarlar taşıyıcı değildir. Bina, temellere ankraj elemanları ile sabitlenir. Ankrajlar betona 20cm girmektedir. Ankrajlar birbirlerine bina altlarında çelik elemanlar ile bağlanır. Cıvata ve somunlar galvanizlidir. Metal yüzeyler çift kat gri rapid astar boyalıdır.

İsteğe Göre: Pencerere Camları: Isıcam: 4+12+4 Tek cam: 4mm
Dış ve İç Duvar Boyası: Haskan Doruk 1.Kalite dış cephe (Beyaz)
Elektrik Tesisatı(TSE li 1. Kalite) NYM Antigron Kablolar: Tavanda sıva altı, duvarda kablo kanalları ile sıva üstü.
Nemli Yer Anahtar ve Prizleri: Metesan, Demirbağ, Viko veya muadili
Armatürler: Tekap, Pelsan veya muadili .
Sigortalar: Legrand, BBC, Siemens veya muadili (Elektrik tesisatı bina dışı bağlantıları, elektrik sayacı, topraklama, dağıtım panosu alıcı sorumluluğundadır).
Sıhhi Tesisat(TSE’li 1. Kalite): Temiz Su Boruları: PPRC esaslı Fırat beyaz veya gri boru Pis Su Boruları: PVC Fırat dubleks. Ayaklı Lavabo, Rezervuarlı Klozet Takımı: 40×50 Nurvit veya muadili Armatürler: Bms veya muadili. Duş Teknesi: 80×80 Mermerit, duş borusu ve perdesi (Sıhhi tesisat bina dışı bağlantıları, su sayacı alıcı sorumluluğundadır).
Pvc Yağmur Olukları ve İnişleri: Fırat Marka
Mutfak Dolapları (AS Mutfak): Alt Dolap: Derinlik 50cm, yükseklik 88cm, ortadan raflı, uzunluk 100cm, ayarlanabilir plastik baza ayaklı Üst Dolap: Derinlik 33cm, yükseklik 70cm, ortadan raflı, uzunluk 100cm. Tezgah ve Eviye: Mermerit Kaplama: Kapaklar beyaz suntalam, kenarları PVC şerit
